ENERFOAM
انرفوم ،تخته عایق حرارتی پلیاستایرن انبساطی
Expanded Polystyrene (EPS) Thermal Insulation Board- Safety Data Sheet
Enerfoam خانوادهای از تختههای صلب عایق حرارتی EPS سفید برای کاربردهای ساختمانی است. این محصولات در ابعاد اسمی 1200 × 600 میلیمتر، در دو ضخامت 50 و 60 میلیمتر و با لبه ساده یا لبه پلکانی (Shiplap) عرضه میشوند.
کاربردهای پیشنهادی:
• عایقکاری حرارتی بامهای تخت؛ از جمله دال بتنآرمه، سقف تیرچهبلوک و سقفهای بتنی یا طاق ضربی با بستر پیوسته
• عایقکاری حرارتی کف ساختمان، زیر کفسازی یا لایه بتنی
• عایقکاری حرارتی دیوار از داخل یا خارج، بهعنوان بخشی از سیستم دیوار
• عایقکاری حرارتی سردخانهها و فضاهای با دمای کنترلشده، متناسب با طراحی پروژه
دامنه محصولات انرفوم ، عملکرد حرارتی و مشخصات فنی
کد محصول
گرید محصول
نوع لبه S/L
دانسیته اسمی kg/m³
ضریب هدایت حرارتی λ W/(m·K)
مقاومت حرارتی محاسباتی R m²·K/W
پوشش مؤثر هر ورق m²
پوشش مؤثر هر بسته m²
ضخامت میلیمتر
EF50-15-S
CLASSIC 15
ساده “S”
15
–
–
0.720
4.320
50
EF50-15-L
CLASSIC 15
پله ای “L”
15
–
–
0.675
4.050
50
EF60-15-S
CLASSIC 15
ساده “S”
15
–
–
0.720
3.375
60
EF60-15-L
CLASSIC 15
پله ای “L”
15
–
–
0.675
3.600
60
EF50-20-S
PLUS 20
ساده “S”
20
0.037
1.351
0.675
4.320
50
EF50-20-L
PLUS 20
پله ای “L”
20
0.037
1.351
0.675
4.050
50
EF60-20-S
PLUS 20
ساده “S”
20
0.037
1.622
0.720
3.375
60
EF60-20-L
PLUS 20
پله ای “L”
20
0.037
1.622
0.720
3.600
60
EF50-25-S
PRO 25
ساده “S”
25
0.033
1.515
0.720
4.320
50
EF50-25-L
PRO 25
پله ای “L”
25
0.033
1.515
0.675
4.050
50
EF60-25-S
PRO 25
ساده “S”
25
0.033
1.818
0.720
3.375
60
EF60-25-L
PRO 25
پله ای “L”
25
0.033
1.818
0.675
3.600
60
EF50-30-S
MAX 30
ساده “S”
30
0.033
1.515
0.720
4.320
50
EF50-30-L
MAX 30
پله ای “L”
30
0.033
1.515
0.675
4.050
50
EF60-30-S
MAX 30
ساده “S”
30
0.033
1.818
0.720
3.375
60
EF60-30-L
MAX 30
پله ای “L”
30
0.033
1.818
0.675
3.600
60
راهنمای کد محصول:
EF = Enerfoam | 50/60 = ضخامت اسمی بر حسب mm | 20/25/27/30 = دانسیته اسمی بر حسب kg/m³ | S = لبه ساده | L = لبه پلکانی (Shiplap)
توضیح R:
مقادیر R این جدول از رابطه R = d / λ و بر مبنای ضخامت اسمی محصول محاسبه شدهاند. بنابراین این اعداد «مقاومت حرارتی محاسباتی» هستند.
کد استاندارد
سری EF

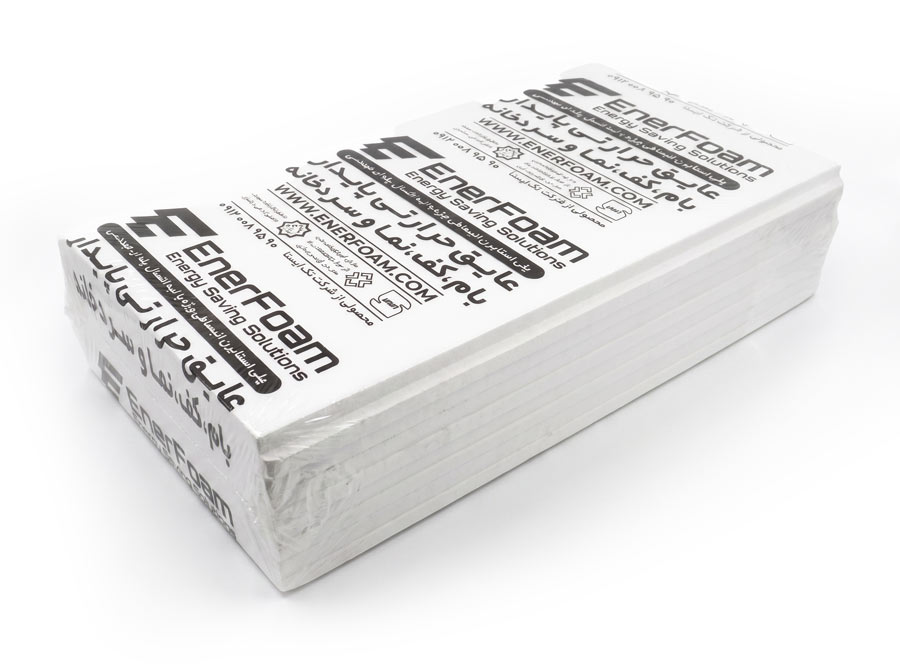

بسته بندی عمومی
طــــول
1200 میلیمتر
± ۳ میلیمتر
عـــرض
600 میلیمتر
± ۳ میلیمتر
تعداد در هر بسته بندی
5 عدد برای ضخامت60 میلیمتر
6 عدد برای ضخامت 50 میلیمتر
بسته بندی نایلونی
دانلود کاتالوگ اطلاعات فنی انرفوم
دانلود راهنمای بهداشت و ایمنی انرفوم
عملکرد آزمونشده نمونه مرجع پرونده گواهینامه فنی
محصول مرجع: تخته EPS سفید با ابعاد اسمی 1200 × 600 × 50 mm
چگالی اندازهگیریشده تخته کامل: 30 kg/m³
مرجع آزمون: مرکز تحقیقات راه، مسکن و شهرسازی
شماره پرونده: 26952
شماره گزارش: R‑SBMI‑03‑26952
مبنای ارزیابی محصول: استاندارد ملی ایران 10950 — فرآوردههای کارخانهای پلیاستایرن منبسط برای عایقکاری حرارتی ساختمان
|
روش آزمون |
طـــبقه |
نتیجه |
ویژگی |
|---|---|---|---|
|
INSO 8621 / EN 12667 |
– |
0.0328 W/(m·K) |
ضریب هدایت حرارتی در 10°C |
|
INSO 8621 / EN 12667 |
– |
1.48 m²·K/W |
مقاومت حرارتی آزمونه |
|
INSO 7118 / EN 1602 |
– |
30 kg/m³ |
چگالی ظاهری تخته کامل |
|
INSO 7117 / EN 826 |
CS(10)100 |
140 kPa |
تنش فشاری در 10% تغییرشکل |
|
INSO 7302 / EN 12089 |
BS250 |
278 kPa |
مقاومت خمشی |
|
INSO 7294 / EN 1604 |
DS(70,90)1 |
حداکثر تغییر نسبی مطابق رده 1% |
پایداری ابعادی در 70°C و RH 90% |
|
INSO 7120 / EN 1609 |
– |
0.30 kg/m² |
جذب آب کوتاهمدت با غوطهوری جزئی |
|
INSO 7300 / EN 12087 |
– |
2.5% حجمی |
جذب آب بلندمدت با غوطهوری کامل |
|
آزمون قابلیت افروزش طبق INSO 19258‑2 طبقهبندی طبق INSO 8299‑1 |
کندسوز خودخاموششو طبق گزارش مرکز |
Class E |
واکنش در برابر آتش |
|
INSO 7113 / EN 822 |
L(3) |
+3 / −2 mm |
طول |
|
INSO 7113 / EN 822 |
W(3) |
−3 mm |
عرض |
|
INSO 7114 / EN 823 |
T(2) |
−2 mm |
ضخامت |
|
INSO 7115 / EN 824 |
S(5) |
5 mm/m |
گونیا بودن |
|
INSO 7116 / EN 825 |
P(3) |
3 mm |
تخت بودن |
یادداشت آزمون آتش:
در گزارش اختصاصی آزمون قابلیت افروزش، انجام شده و محصول شرایط طبقه E را احراز کرده است. طبقه E مربوط به واکنش محصول در برابر آتش است و بهتنهایی معادل «مقاومت حریق» یک دیوار، بام یا مجموعه ساختمانی بر حسب دقیقه نیست.
راهنمای کوتاه خواندن نتایج:
عملکرد حرارتی:
هرچه مقدار λ کمتر باشد، عبور گرما از خود عایق کمتر است. برای گرید مرجع، مقدار اندازهگیریشده توسط مرکز تحقیقات 0.0328 W/(m·K) بوده است؛ در جدول محصول مقدار 0.033 W/(m·K) بهعنوان مقدار عملکردی گرد شده استفاده میشود.
مقاومت فشاری و کاربرد در بام و کف:
نمونه مرجع در آزمون فشار در 10% تغییرشکل، 140 kPa نتیجه داده و در رده CS(10)100 طبقهبندی شده است. رده CS(10)100 از ردههای رایج EPS ساختمانی برای بام تخت و کف با بارهای معمول است.
توجه:CS(10) «بار مجاز دائمی» یا «ظرفیت باربری سازهای» نیست. تعیین بار بلندمدت قابل استفاده به داده خزش فشاری و طراحی مجموعه ساختمان نیاز دارد.
پایداری ابعادی:
رده DS(70,90)1 به این معناست که در شرایط آزمون 70°C و رطوبت نسبی 90%، تغییر نسبی ابعاد از 1% فراتر نمیرود. این ویژگی برای حفظ پایداری تخته در شرایط حرارتی و رطوبتی سخت اهمیت دارد.
جذب آب:
جذب آب بلندمدت نمونه در غوطهوری کامل 2.5% حجمی بوده است. برای مقایسه فنی، در طبقهبندی EN 13163 سطح WL(T)3 به جذب آب بلندمدت حداکثر 3% اشاره دارد؛ نتیجه 2.5% از این مرز پایینتر است.
دقت ابعادی:
ردههای L(3) · W(3) · T(2) · S(5) · P(3) نشان میدهند طول، عرض، ضخامت، گونیا بودن و تختی محصول در حدود رواداریهای تعریفشده استاندارد محصول ارزیابی شدهاند.
لبه های پله کانی مهندسی شده
محصولات انرفوم در دو فرم با لبه های با برش ساده و لبه های پله ای مهندسی شده برای نصب بدون درز ارائه می شود که در جدول مشخصات فنی محصول لبه های ساده با حرف”S” و لبه های پله ای با حرف “L” مشخص شده اند.
اصول عمومی اجرا و محدودیتها
- تختهها روی سطح مناسب، پایدار و تا حد امکان پیوسته نصب شوند.
- درزهای تختههای مجاور تا حد ممکن بسته و همراستا باشند.
- در اجرای چندلایه، درز لایهها روی یکدیگر قرار نگیرد.
- EPS جایگزین آببندی، DPM یا لایه کنترل بخار نیست.
- انتخاب گرید و ضخامت باید متناسب با مقاومت حرارتی موردنیاز، بار، شرایط رطوبتی و جزئیات پروژه انجام شود.
- از تماس محصول با حلالها و موادی که به پلیاستایرن آسیب میزنند جلوگیری شود.
- محصول در زمان انبارش و پس از نصب، مطابق جزئیات پروژه در برابر تابش طولانی UV، شعله مستقیم، حرارت شدید و آسیب مکانیکی محافظت شود.
در سردخانهها، طراحی پیوستگی عایق، لایه کنترل بخار، نفوذ هوا، پل حرارتی و بار کف جزء طراحی سیستم است.
گواهینامه و قابلیت استعلام
تولیدکننده: شرکت سازههای تکایستا جنوب
فرآورده: تخته عایق حرارتی EPS ساختمانی
مرجع گواهینامه فنی: مرکز تحقیقات راه، مسکن و شهرسازیوضعیت گواهینامه:
در حال تمدیدشماره/تاریخ نسخه جاری پس از تمدید:
CURRENT_CERTIFICATEاستعلام مستقیم در سامانه رسمی مرکز تحقیقات:
BHRC_CERTIFICATE_RECORD
